产品简介:
——————————————————————————————————
随着当今数字化、模拟系统设计的日趋复杂和庞大,电源封装设计和电路电源完整性正成为电子电路工程领域的主要挑战,因而影响着设备的总体上市时间。
无论何时工业发展从一个技术节点到另外一个技术节点,现有的功率限制被收紧而新的限制也会出现。为了使设备的性能和可靠性最大化,与功率相关的的限制现在在整个设计流程中正变得突出化。就今天极其庞大而复杂的设计来说,施行可靠的功率网络和最小化功率消耗已经成为设计团队所面临的主要挑战。

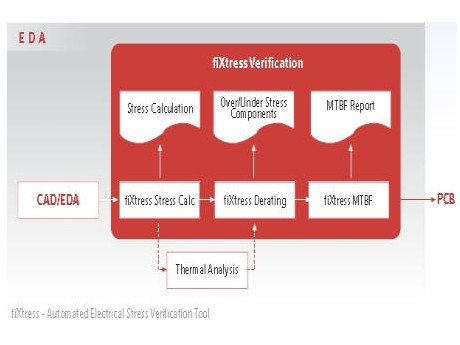

![电路可靠性验证工具fiXtress 电路可靠性验证工具fiXtress]()
创造最佳的功率设计需要不断地做权衡,如在设计流程的不同阶段对可靠性与功率、面积与功率进行权衡。成功的功率敏感设计要求工程师有能力来准确有效地进行这些权衡。为了达到这个要求,工程师需要使用一个合适的功率分析与优化工具,并将该工具与系统设计的验证过程结合起来。
由一些设备消耗的绝对电量能造成重大的设计问题。例如:IC输出端是由一个闸负荷抽出的输入电流总量及驱动闸能提供多少输出电流决定的。实际上,一个闸输出不能再驱动电流至下一个闸输入时就达到了限量;如果试图那样做会造成电压下降至该电线逻辑电平降到所规定的电平以下,导致设计上的失败。另外一个例子:如果电流穿过电阻由于一个错误的设计而增加至它的最大额定功率,则电阻器会形成更大电压,并因此消耗更多功率。这会导致过热并烧坏电阻器周围区域,某些情况下还会导致整个电路瘫痪。
如今的设计有赖于非常复杂的IC功能,低功耗与低能耗的高频运转只是设计者不得不面对的几个挑战而已。BQR的FiXtress工具能报告IC故障电压,正向二极管电流,功耗及结点温度——对设计者来说这些都是很有价值的输入数据。
功能特点:
——————————————————————————————————
● 提供所有著名的CAD/CAE工具完整的集成性,支持即Excel/CSV格式文件直接导入PCB物料清单(BOM)和Netlist;
● 支持从主流的CAD和设计工具中处自动导入IC数据;
● 通过整个仿真过程和在线帮助实现用户的step-by-step指导;
● 涉及40多种类型的元器件组;
● 提供电流到每个IC插脚和连接器插脚中;
● 支持从每个外部电源提供所需电流;
● 设计者可以轻松调出查看稳压器的功耗和可操作电流以及在设计中使用的能改变运转频率的直流电/直流换流器;
● 使用来自信号完整性分析的结果以影响由高频(200MHz以上)导致的应力;
● 进行宽边界的轮廓分析,找出最糟糕情况的方案;
● 快速、易于更改和更新PCB设计而设计;
● 当“过应力”被发现时提供建议;
● 除预定义的降额曲线外,还允许用户自定义降额曲线;
● 工程项目树、核心数据库和HTML格式报告管理;
● 对Ambient/Case温度、质量等级、环境及预测方法提供优化(方案)和灵敏度曲线;
● 根据多种标准来预计故障率,支持不同环境的仿真(M217、M217+、IEC62380、Bellcore、HRD5、SN-29500及FIDES)。
