RadarView 是Cambridge Pixel公司基于PC的雷达可视化软件,能接收、处理和扫描转换多通道雷达视频并以PPI、B型扫描或A型扫描格式显示,可以在任何标准Windows(XP/Visat/7)系统上运行。
输入
RadarView软件支持来自网络或雷达信号的雷达视频输入。许多固态雷达可以支持视频网络输出,RadarView软件支持标准的雷达网络视频格式。
显示方式
![雷达显示软件RadarView 雷达显示软件RadarView]()

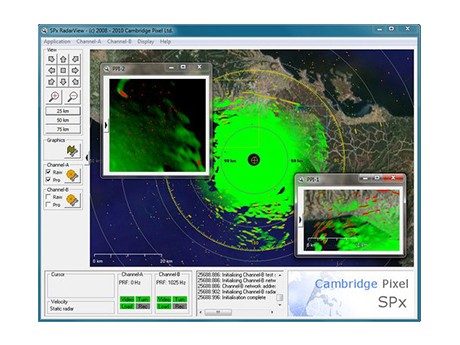

RadarView软件界面
RadarView软件可以配置平面位置指示(PPI, Plane Position Indicator)、B型扫描或A型扫描三种显示模式。软件能实现双通道显示,一个通道显示搜索雷达视频,另一通道显示跟踪雷达视频。同时,还可增加电视视频窗口实现全方位监控。
RadarView软件支持五个雷达窗口,主窗口采用PPI显示模式,其他四个窗口采用PPI显示或者B型扫描模式,且每个窗口都可以显示双通道视频。
● PPI模式:可显示一个与天线转动对应的旋转扫描图像。雷达位于图像的中心,其覆盖范围为一个圆形区域。雷达图像可自由缩放和拖动。
![雷达显示软件RadarView 雷达显示软件RadarView]()
● A型扫描:在A型扫描中,数据以回波信号的振幅和时间(距离)的形式显示,与雷达连接到示波器所得到的图像一致。
![雷达显示软件RadarView 雷达显示软件RadarView]()
● B型扫描:B型扫描模式显示方位角与范围,一般用于火控雷达。随着雷达的转动,显示内容从左到右进行刷新。
![雷达显示软件RadarView 雷达显示软件RadarView]()
雷达录像与回放
RadarView软件提供内置的雷达记录和回放功能,可在显示的同时记录雷达视频。这一功能在配置新的装置和测试雷达的时候显得格外重要。录制的视频信息可存储在本地硬盘,进行离线数据分析,也可通过任意媒介在电脑之间传输。
RadarView与SPx
RadarView基于Cambridge Pixel公司SPx雷达处理模块实现。用户可利用SPx开发库自定义应用,以替换RadarView及其功能。采集、处理、扫描转换和显示等RadarView的主要功能都可以通过SPx开发库实现,并集成到定制的应用程序中。
