HPx-200是一款基于PCI的高性能雷达采集卡，它可以捕获并处理两路模拟或8位数字雷达视频，该卡可与自带的函数库一起使用来采集雷达信号，或者与SPx函数库一起使用来满足复杂处理、跟踪或显示要求。

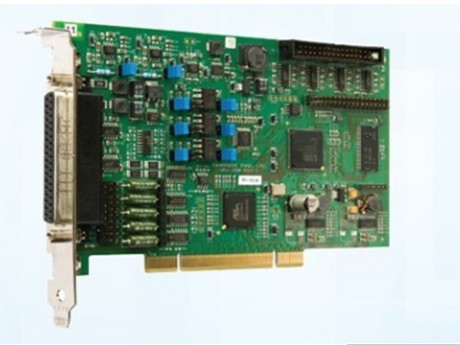

![HPx-200高性能雷达采集卡]( "HPx-200高性能雷达采集卡")
产品特征：
——————————————————————————————————
■ 双模拟视频输入
■ 触发脉冲输入
■ ACP/ARP或并行方位角信号输入
■ 采样率50MHz
■ 可编程的预触发补偿
■ 带时钟信号，8比特数字输入
■ 12比特A/D转换器
■ 支持多种信号级
■ 噪声免疫的光耦合输入
■ 通用输入/输出线
■ 信号丢失探测
■ 高速DMA传输
■ 支持Window及Linux操作系统
■ C/C++板级支持包
■ 针对动态阀值化、STC、FTC、杂波抑制、点迹提取、扫描转换、压缩以及网络分布的可选SPx处理库
■ 支持RadView及SPx服务器应用软件
■ 支持雷达包括：Furuno, Kelvin Hughes, Terma, JRC, Koden,Sperry, Raytheon, 军事专用雷达
结构 |
| 接口 |
总 | 线：PCI | 雷达输入：37W D型连接器（雷达视频， |
接口：PCI总线，32比特，33/66MHz | 触发脉冲和ACP/ARP） |
编程语言：C/C++ | 板级IDC连接器（并行数据） |
平 | 台：Windows（XP/Vista/7），Linux | P C I ：标准PCI连接器（32比特接口） |
处 理 器：x86 | DMA传输速率最高100MB/s |
功能 |
| 性能 |
|
|
雷达视频：2X模拟信号（-5V+5V范围增益/补 | 采 | 样 | 率：50MHz |
| 偿可调） | 最大输入带宽：25MHz |
| 75欧终端（链路可选） | 脉冲重复频率：0-16kHz |
| 8X数字信号（时钟 RS422） | 样 本 / 返 回：可达64k |
方位数据：ACP/ARP或并行方位 | 返 回 / 扫 描：可达16k |
| RS422或独立单端 | 数据传输速率：50MB/s |
| 3-60V信号输入可调，针对电 | 扫 | 描 | 率：可达120rpm |
| 隔离可选择光耦合输入 |
|
|
|
| 链路可选75欧或高电阻输入 | 环境 |
|
|
触发脉冲：RS422或独立单端，3-60V可调 | 冷却：强制空气冷却 |
| 链路可选75欧或高电阻输入 | 温度：0-55C |
| 编程范围零触发延迟 |
| 可扩展为-20C-+75C |
终止信号：可选输入信号终止采样 |
|
|
|
| RS422或离散信号（最高60V） | 软件支持 |
|
视频组合器：使用本地用户终端（LUT） | 板级支持库（C/C++） |
| 将模拟与数字输入组合 | SPx开发库 |
|
测试生成：内置测试模式生成器 | RadarView雷达可视化客户端 |
输 | 出：PCI总线雷达回波 | SPx Server（分配，点迹提取，跟踪） |
雷达采集：可控回波长达64k |
|
|
|
支持脉冲重复频率(PRF) |
|
|
|
12比特A/D转换 |
|
|
|
