Tiltan基于实时半物理仿真模型和射线追踪技术进行SAR图像的生成。此仿真方式基于对三维地形数据库和目标模型进行材质划分实现,且可以与红外图像生成共享,从而生成同一数据库的多种传感器图像。
![TOPS SAR实时成像仿真 TOPS SAR实时成像仿真]()

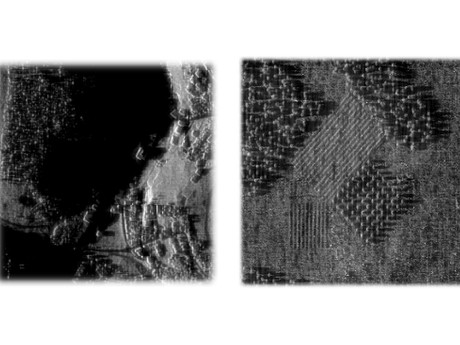

图1 SAR成像结果
目前SAR图像生成主要有两种方式:
Ø在真实SAR图像中嵌入仿真目标;
Ø从3d数据库中直接SAR图像。
Tiltan 公司的SAR成像技术使用的是第二种方式。第一种方式SAR图像的范围使仿真中的飞行路径及区域受到限制,而从3d数据库直接生成的方式并不受这一制约。
功能特点:
——————————————————————————————————
SAR解决方案基于开放的仿真架构TOPS。TOPS支持包括地形、植被、目标等高分辨率大范围场景,其中,并能够利用GPU并行处理大批量数据。实时SAR可视化仿真主要分为3个步骤:
1)RF反射率仿真阶段
2)输出第一阶段的结果并进行整个场景的仿真
3)图像处理
SAR仿真主要考虑目标物体、植被及地形。其材质映射方式与红外仿真成像相同。另外,软件支持不同的SAR传感器和参数:
Ø条带或聚束模式
Ø不同波段---X或者S波段等
仿真支持以下功能:
Ø 支持TOPS运行过程中传感器的激活/关闭;
Ø SAR图像能够实时反映出平台运动和雷达位置、指向特性;
Ø 可实时修改时间及显示分辨率;
Ø 用户可通过图形界面进行SAR传感器的创建、编辑、修改及参数调整。
![TOPS SAR实时成像仿真 TOPS SAR实时成像仿真]()
图2 不同参数下的SAR成像
平台要求:
——————————————————————————————————
SAR仿真运行系统为Windows 7 Pro\Windows 8,64位操作系统。硬件平台为通用计算机,显卡推荐GTX600或者GTX700级别以上。
